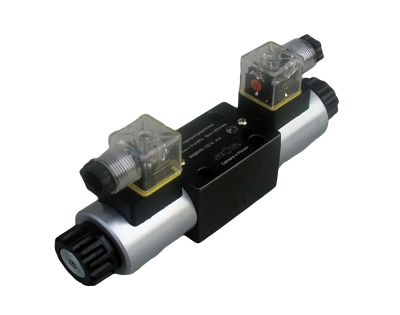

Гидрораспределитель модульный ВЕ10 34

Гидрораспределители серии ВЕ6, BE10 являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.В исходной позиции (в нейтральном положении) золотниковый клапан удерживается с помощью возвратной пружины. Он приводится в действие установленными в масле, ввёртного типа, электромагнитами. Для бесперебойной работы гидрораспределителя полость электромагнита должна быть полностью заполнена маслом.

На золотник, с помощью толкателя, передается воздействие магнитной катушки. В результате золотник из нейтральной позиции перемещается в заданное (конечное) положение. После отключения электромагнита, с помощью возвратной пружины, золотник возвращается в исходную точку.

Так осуществляется контролируемое движение направления объемного потока масла (от В к Т, От Р к А либо от А к Т и от Р к В). При необходимости, золотник можно перемещать и без возбуждения электромагнита. Для этого достаточно воспользоваться ручным дублированием на корпусе. После отключения электромагнита, с помощью возвратной пружины, золотник возвращается в исходное положение.

Гидрораспределитель ВЕ применяют в системах для дистанционного управления подачей жидкости в систему. Это позволяет автоматизировать процессы и повысить точность работы. Для того, чтобы в случае поломки работа не останавливалась, в таких гидрораспределителях продублировано ручное управление.
