Описание

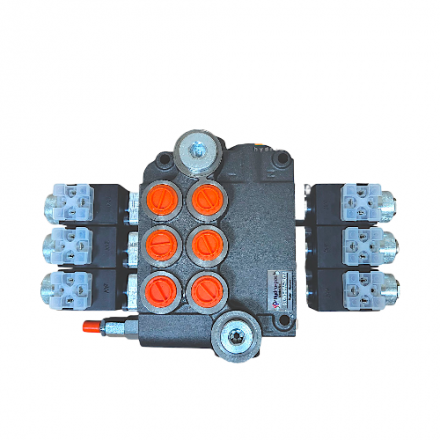

Гидрораспределитель 3Z80 A ES3 24 VDC G широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широко понимаемой промышленности.
Распределитель подходит для различных типов машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлической системой.
Контроль:
Все ползунки трехпозиционные (1 – 0 – 2), подпружиненные, т.е. самостоятельно возвращаются в нейтральное положение после отключения питания. Когда ползун находится в нейтральном положении (0), масло свободно поступает через распределитель в обратный канал, насос тогда не работает под давлением и сбрасывается.
Как работает слайдер:
Положение 0 – нейтральное (питание обеих катушек отключено), шток привода стоит – масло уходит в перелив.
Рабочее положение 1 (питание только на первую катушку), шток привода выдвинут.
Рабочее положение 2 (питание только на вторую катушку), шток привода втянут.
екущий:
Источник питания постоянного тока (DC) 12В
Связь:
Питание от насоса (P1, P2): внутренняя резьба BSP 1/2 дюйма.
Возврат в бак (T1, T2): внутренняя резьба BSP 3/4 дюйма.
Сечения (A1, A2, A3, B1, B2, B3): внутренняя резьба BSP 1/2 дюйма.
Последовательное соединение (N): внутренняя резьба BSP 3/4 дюйма. Диапазон давления:
Максимальное давление подачи: 250 Бар
Максимальное обратное давление: 50 бар.
Максимальное давление на секциях: 300Бар.
Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:
180 бар при 20 л/мин
190 бар при 40 л/мин
200 бар при 60 л/мин
210 бар при 80 л/мин
Комплекты для точного измерения давления можно найти в разделе Манометры - измерительные комплекты.
Перед запуском рекомендуется проверить и установить соответствующее давление.
Возможность саморегулировки, изменение полного оборота на 30Бар.
